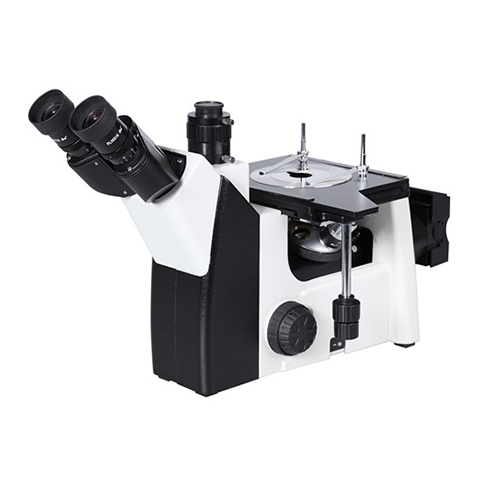

FCM2000W电脑型金相显微镜
● 产品介绍
FCM2000W电脑型金相显微镜为三目倒置式金相显微镜，用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定，原材料的检验或材料处理后的金相组织分析，以及对表面喷涂等一些表面现象进行研究工作；是钢铁、有色金属材料、铸件、镀层的金相分析、地质学的岩相分析、以及工业领域对化合物、陶瓷等进行微观研究的有效手段。
调焦机构
采用底手位粗微调同轴调焦机构，左右侧均可调节，微调精度高，手动调节简单方便，用户能够轻松得到清晰舒适的图像。粗调行程为38mm，微调精度0.002。
观察方式
采用180×155mm的大尺寸平台，右手位设置，符合常规人群操作习惯。用户操作过程中，便于调焦机构与平台移动的操作切换，为用户提供更加高效的工作环境。
照明系统
落射式柯拉照明系统带可变孔径光阑和中心可调视场光阑，采用了自适应宽电压100V-240V，5W高亮度，长寿命LED照明。
● FCM2000W电脑型金相显微镜配置表
| 配置 | 整机型号 | |
| 部件 | 规格 | FCM2000W |
| 光学系统 | 有限远色差光学系统 | ● |
| 观察筒 | 45°倾斜，三目观察筒，瞳距调节范围:54-75mm，分光比：80:20 | ● |
| 目镜 | 高眼点大视野平场目镜PL10X/18mm | ● |
物镜 (长距平场 消色差物镜 | LMPL5X /0.125 WD15.5mm | ● |
| LMPL10X/0.25 WD8.7mm | ● | |
| LMPL20X/0.40 WD8.8mm | ● | |
| LMPL50X/0.60 WD5.1mm | ● | |
| LMPL100X/0.80 WD2.00mm | ○ | |
| 转换器 | 内定位四孔转换器 | ● |
| 调焦机构 | 低手位粗微调同轴调焦机构，粗动每转行程38 mm；微调精度0.02mm | ● |
| 载物台 | 三层机械移动平台，面积180mmX155mm，右手低手位控制， 行程：75mm×40mm | ● |
| 工作台板 | 金属载物台板（中心孔Φ12mm） | ● |
| 落射照明系统 | 落射式柯拉照明系统，带可变孔径光栏和中心可调视场光栏， 自适应宽电压100V-240V，单颗5W 暖色LED灯，光强连续可调 | ● |
| 滤色片 | 黄、绿、蓝、磨砂滤色片 | ● |
| 金相分析系统 | FMIA2020正版金相分析软件、索尼芯片300万摄像装置、0.5X适配镜接口、测微尺 | ● |

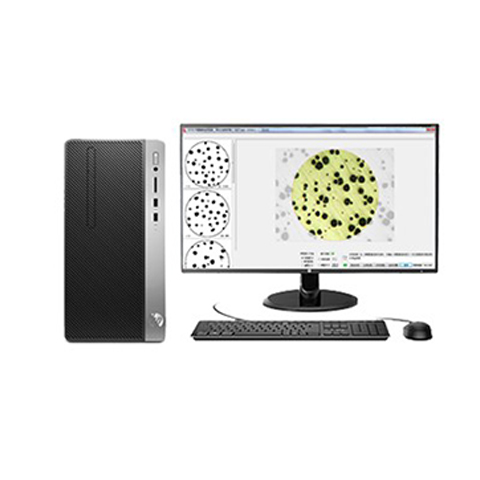

| 电脑 | 长城商务机 | ● |
注：“· ”为标准配置；“ O”为选购件
● FMIA版金相图像分析软件系统
概述：
FMIA版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA版金相图像分析软件系统。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
特性：
软件安装更直观简洁
全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。
正版软件保证体系
软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。
需求标准可定制
标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。
报告模板可修改
可为不同企业量身定做报告模板。
正版软件可升级
依据国家标准化委员会标准推行时间，进行软件免费升级。
适用电脑系统广
本软件可在Windows 7、Windows10 下安装运行。
最新的金相软件标准：---部分摘选
GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）
GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定
GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等
GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等
GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等
GB/T 18254-2016高碳铬轴承钢金相检验
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件
GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋
GB/T 1299-2014工模具钢
GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法
GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别
JB/T 7946-2017铸造铝合金金相
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件
JB/T 9986-2013工具热处理金相检验
QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量
QC/T 502-1999汽车感应淬火零件金相检验
QC/T 553-2008汽车发动机铸造铝活塞 金相检验
TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。
TB/T 2478-1993弹条金相组织评级图
TB/T 2451-1993铸钢中非金属夹杂物金相检验
TB/T 2944-1999铁道用碳素钢锻件
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征
DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征
DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准
ISO 4499-2016硬质合金--显微结构的金相测定
ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程
ASTM E45-2013钢中夹杂物含量的评定方法。
软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；
基本功能：
1、评定级别
正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：
（1）自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。
（2）比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。
2、几何测量
软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。
（1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。
（2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。
3、查看图库
软件提供了查看图库功能，为用户提供了最新的国家标准级别图库。
4、定倍打印
软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。
5、图像拼接
对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。
6、专业功能
为客户提供了专业功能定制窗口，可以根据客户的需求定制相关功能模块：如图像的共聚焦、三维光图、图像数据库、图像对比。
FMIA2020版金相分析软件系统组成：
1、软件程序FMIA2020（U盘）；
2、加密狗：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
v 0.01mm测微标尺。
v CCD摄像装置。
v 适配镜接口。
FCM2000W电脑型金相显微镜配置图：
FCM2000W电脑型金相显微镜尺寸图：
