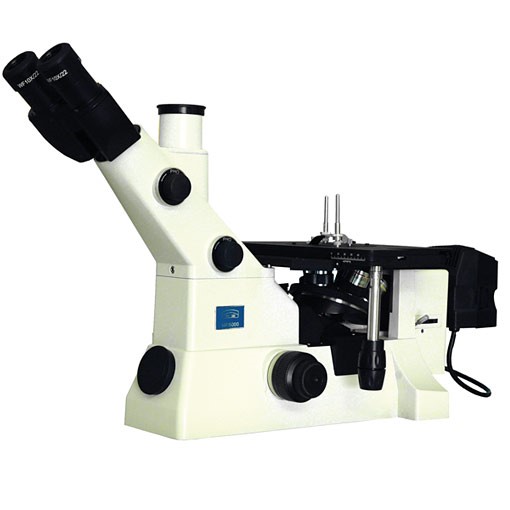

MR5000数码一体化金相数码显微镜
● 产品介绍
※科研级倒置金相显微镜，功能齐全，操作方便；涵盖明场、暗场、偏光、DIC等显微分析方法；各控件布局合理，切换简单易行；同时配置了两个数码端口，满足不同的数码拍照需求。
● 无限远光学系统，放大倍数50X-1000X。
● 10X/22大视野目镜，方便寻找目标，视度可调±5；另配一只10X/20侧微目镜，便于显微测量
● 三目观察筒， 双目为铰链式：倾斜45°，可360°旋转，双视度可调±5，双目瞳距：48~75 mm，分光比：观察80% 摄影20%，同时具有摄影、摄像功能，满足教学要求。
● 双数码端口设计，其中一个端口用于快速实时成像，另一个用于视频记录。两个控制旋钮，可以轻松实现100/0、0/100、80/20光能量分配方式的切换，研究人员可以为特定的标本选择合适的数码出口。一个旋钮控制视频数码出口，可获取20%的能量；另一个旋钮控制拍照数码出口，可获取100%的能量，方便不同的标本需求。
● 标准柯勒照明设计：12V50W卤素灯，预置中心、中心可调，亮度连续可调；内置绿、蓝、黄、灰滤色片和磨砂玻璃，拨轮切换，其中蓝色绿色片为多层膜式色温片，使目视效果等同日光效果；可变孔径光栏，便于匹配不同的物镜及不同的观察需求；可变视场光栏，可实现只”聚焦目标“区域，显微影像更为卓越，并可有效消除杂散光；
● 复眼照明，可进一步提高低倍率（特别是5倍）下照明的均匀性，其可移出光路；
●无限远长工作距离平场消色差物镜（明暗场通用）：5X/0.12/WD:10，10X/0.25/WD:10，20X/0.4/WD:5，50X/0.75/WD:1.3 100X/.9/WD:0.7(干镜)。
● 物镜转换器：五孔物镜转换器。
● 粗微调：共轴粗微调，采用三角导轨滚柱交叉导向机构.两侧都有粗微调焦旋钮，带上限位及松紧调节环，粗调范围：向上1 mm，向下7 mm，微调最小格值：2 μm。
● 矩形双层平台：面积：226×178 mm，行程为40mm×40mm，以右手控制，游标刻度为0.1mm。
● 具有起偏、检偏、暗场功能，可升级实现微分干涉观察功能，微分干涉有5X、10X、20X、50X、100X。
●数字摄像头（1600万像素）
1）光电传感器参数：科学CMOS光电传感器，靶面尺寸1/2.33’；最大分辨率4608×3456 ,有效像素1600万；逐行扫描方式，性噪比40.5db；灵敏度1.0V/lux_sec550nm；光谱响应400nm-1000nm;曝光时间0.05-110ms；动态范围67.4db；USB3.0接口供电
2）采集软件参数：手动，自动曝光（自动曝光目标值可调）；手动/一次白平衡 （一次白平衡默认基色是LED光源的白色）；视频格式选择24608x3456, 2304x1728, 1600x1200, 1028x960；支持Directshow ；支持twain；高速USB3.0接口；精确的图像还原性，色彩丰富，逼真；持色差，亮度，对比度，饱和度，伽码值等后期图像增强功能；支持多组参数保存功能；支持JPG,BMP格式图像捕捉。
3）操作系统：支持Windows XP/Vista 32bit /Windows 7/ Windows 2000/Windows 8/Windows 10。
● MR5000型倒置金相显微镜配置清单
| 名 称 | 数 量 |
| 主 体 | 1只 |
| 三目观察筒 | 1只 |
| 大视场目镜10X | 2只 |
| 大视场目镜20X | 2只 |
| 大视场十字分化目镜10X | 1只 |
| 平场消色差物镜5X | 1只 |
| 平场消色差物镜10X | 1只 |
| 平场消色差物镜20X | 1只 |
| 平场消色差物镜50X | 1只 |
| 平场消色差物镜100X | 1只 |
| 起偏镜 | 1只 |
| 物镜测微尺0.01mm | 1只 |
| 蓝、黄、绿、灰、毛滤色片 | 1套 |
| 12V50W卤素灯 | 2只 |
| 微分干涉（5X、10X、20X、50X、100X） | 1套 |
| 电源线 | 1根 |
| 小平台（水滴型、中孔、大孔） | 3片 |
| 平台压片 | 2只 |
| 调节扳手 | 1套 |
| 合格证 | 1只 |
| 说明书 | 1本 |
| 防尘罩 | 1只 |
| 1600万像素摄像头及接口 | 1套 |
| |
● 金相分析软件专业版介绍（附模块清单）
金相图像分析软件是图像分析系统在黑色金属金相检测领域的实际应用，综合我公司在金相分析领域多年的应用经验和技术积累，以及显微光学设计人员以及多名资深金相应用专家的心血，它结合最新的图像处理分析技术、网络技术、软件技术以及新兴光电子产品，采用Intel公司的图像处理引擎，模块化框架设计，具备非常丰富的处理、测量功能和易于操作的界面，而且该软件作为运载金相应用经验的平台，适用面非常广泛，既提供了“一键式”操作，让金相检验经验不足的人员可以借助资深金相检验专家的经验得到准确地测量评级结果，也可以根据使用人员的经验和要求，自行定制处理条件和测量步骤。可广泛应用于机械、冶金、石油、化工、地质、汽车、电力等领域。
系统特点
● 采用Intel公司基于Pentium系列处理器优化的图像处理引擎，同时结合模式识别、神经网络、小波与分形等方面的先进算法，实现了黑白图像的自动分割和彩色图像的自动聚类分析，具有先进的图像处理与识别功能，测量准确。 ● 真彩色图像处理分析，完全兼容黑白图像，信息更为丰富。充分利用计算机系统资源，采集速度更快，更为稳定。 ● 平台化软件的设计思想，随着操作人员的不断使用，试样素材的不断累积、分类以及使用经验的积累，软件具备了更多的内在价值。 ● 图像、操作界面集中于一个显示器，操作更为方便，而且利用计算机显示器显示图像，刷新率更高，图像更细腻，解决视频显示器固有的闪烁问题 ● 软件、硬件配置灵活，可以根据用户需要，量体裁衣 ● 图像来源支持摄像机、数码相机、扫描仪以及网络图像等 ● 配合电动扫描平台可以实现全自动多视场测量 ● 按照GB等国内国际标准进行测量评级，检测结果权威可靠。 ● 操作简便，按照出厂设置可以“一键式”操作，也可以自行定制处理参数，测量过程，并且这些设置可以独立保存，因而金相检测人员的知识和经验可以保存和共享。 ● 提供丰富的工具软件，如图片库管理软件，图文报告定制软件，景深融合软件等。 ● 提供图文报告，报告格式可以定制，所有报告内容可以以专用格式或者Word，Excel等通用文件格式存储，报告中图片可以为实际倍率大小。 |
基本功能
球墨铸铁测量评级软件 参照标准： GB9441-88 分析内容：石墨大小评级，石墨球化率评级，铁素体、珠光体数量，磷共晶数量以及渗碳体数量。 灰铸铁测量评级软件 参照标准：GB7216-87 分析内容：石墨长度、石墨分布、珠光体数量、碳化物数量、磷共晶数量。 蠕铁测量评级系统 参照标准：CB1030-83 分析内容：蠕化率、铁素体含量、珠光体数量、碳化物数量、磷共晶数量。 金属平均晶粒度 参照标准：GB/T6394-2002 分析内容：单晶晶粒度、双晶晶粒度 脱碳层深度测定 参照标准：GB-T224-1987 分析内容：脱碳层的深度 渗碳层深度测定 参照标准：GB11354-89 分析内容：渗碳层深度的测定 非金属夹杂物评定 参照标准：GB/T10561-2005 多相金属材料分析 分析内容：各种组织含量的测量 a相含量的评定 参照标准：GB T 13305-1991 分析内容：相含量的评定 通用图像分析系统 分析内容：常规的形态学参数（长度、面积、周长等） 图片管理（精确打印）软件 图片采集、定制图文报表输出（格式按照用户要求定制，报告中图片可以定倍率输出）、实际倍率图片输出、图片管理、图片定倍比对（便于比照评级，其标准可以为任意金相标准图谱）、简单测量、图片标注。 |
部分《金相检验软件系统》模块清单
检验类别 | 模块名称 | 功能说明 |
| 1、金属平均晶粒度 | 【001】金属平均晶粒度测定 … GB 6394-2002 | 自动评级 |
| 【010】铸造铝铜合金晶粒度测定…GB 10852-89 | ||
| 【019】珠光体平均晶粒度测定…GB 6394-2002 | ||
| 【062】金属的平均晶粒度评级…ASTM E112 | ||
| 【074】黑白相面积及晶粒度评级…BW 2003-01 | ||
| 【149】彩色试样图像平均晶粒度测定…GB 6394-2002 | 辅助评级 | |
| 【304】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（面积法） | 自动评级 | |
| 【305】钨、钼及其合金的烧结坯条、棒材晶粒度测试方法（切割线法） | 自动评级 | |
| 【322】铜及铜合金_平均晶粒度测定方法…YS/T 347-2004 | 自动评级 | |
| 【328】彩色试样图像平均晶粒度测定方法２ | ||
| 2、非金属夹杂物显微评定 | 【002】非金属夹杂物显微评定…GB 10561-89 | 自动评级 |
| 【252】钢中非金属夹杂物含量的测定标准评级图显微检验法…GB/T 10561-2005/ISO 4967:1998 | 自动评级 | |
| 3、贵金属氧化亚铜金相检验 | 【003】贵金属氧化亚铜金相检验…GB 3490-83 | 自动评级 |
| 4、脱碳层深度测定 | 【004】脱碳层深度测定…GB 224-87 | 辅助评级 |
| 5、铁素体晶粒延伸度测定 | 【005】铁素体晶粒延伸度测定…GB 4335-84 | 自动评级 |
| 6、工具钢大块碳化物评级 | 【006】工具钢大块碳化物评级…GB 4462-84 | 自动评级 |
| 7、不锈钢相面积含量测定 | 【007】不锈钢相面积含量测定…GB 6401-86 | 自动评级 |
| ８、灰铸铁金相 | 【008】铸铁共晶团数量测定…GB 7216-87 | 自动评级 |
| 【056】贝氏体含量测定…GB 7216-87 | ||
| 【058】石墨分布形状…GB 7216-87 | 比较评级 | |
| 【059】石墨长度…GB 7216-87 | 辅助评级 | |
| 【065】珠光体片间距…GB 7216_87 | ||
| 【066】珠光体数量…GB 7216_87 | 自动评级 | |
| 【067】灰铸铁过冷石墨含量…SS 2002-01 | ||
| 【185】碳化物分布形状…GB 7216-87 | 辅助评级 | |
| 【186】碳化物数量…GB 7216-87 | 自动评级 | |
| 【187】磷共晶类型…GB 7216-87 | 比较评级 | |
| 【188】磷共晶分布形状…GB 7216-87 | ||
| 【189】磷共晶数量…GB 7216-87 | 比较评级 | |
| 【190】基本组织特征…GB 7216-87 | 自动评级 | |
| 【235】石墨长度（自动分析）…GB 7216-87 | 比较评级 | |
| 【251】灰铸铁多图多模块评级：石墨分布＆石墨长度＆基体组织＆共晶团 | 自动评级 | |
| 【255】灰铸铁金相＿基本组织特征（灰度法） | 自动评级 | |
| 【256】石墨分布＆石墨长度＆基体组织＆共晶团（灰度法）…GB 7216-87 | 自动评级 | |
| 【316】灰铁金相等级图_石墨类型…SS 2007-6 | 比较评级 | |
| 【317】灰铁金相等级图_石墨尺寸…SS 2007-7 | 辅助评级 | |
| 【318】灰铁金相等级图_铁素体的大约百分含量…SS 2007-8 | 比较评级 | |
| 【319】灰铁金相等级图_珠光体的大概间隔…SS 2007-9 | 比较评级 | |
| 【320】灰铁金相等级图_碳化物及磷化物共晶体大致含量…SS 2007-10 | 比较评级 | |
| 9、定量金相测定方法 | 【009】定量金相测定方法…GB/T 15749-95 | 自动评级 |
10、钢的显微组织评定方法 （GB/T 13299-91） | 【011】游离渗碳体组织分析…GB/T 13299-91 | 辅助评级 |
| 【012】低碳变形钢的珠光体组织分析…GB/T 13299-91 | ||
| 【013】带状组织分析…GB/T 13299-91 | ||
| 【014】魏氏组织分析…GB/T 13299-91 | ||
| 【016】屈氏体含量计算…SG-1979 | 自动评级 | |
11、汽车渗碳齿轮金相检验 （QC/T 262-1999） | 【015】马氏体针叶长度评级…QC/T 262-1999 | 自动评级 |
| 【017】碳化物评级…QC/T 262-1999 | 辅助评级 | |
| 【018】残余奥氏体评级…QC/T 262-1999 | 自动评级 | |
| 【055】奥氏体含量测定…QC/T 262-1999 | ||
| 【150】马氏体针叶长度评级（测量法）QC/T 262-1999 | 辅助评级 | |
| 12、球墨铸铁金相检验 | 【020】球化分级…GB 9441-88 | 自动评级 |
| 【021】石墨大小分级…GB 9441-88 | ||
| 【022】珠光体数量分级…GB 9441-88 | 辅助评级 | |
| 【023】铁素体和珠光体数量分级（含石墨、渗碳体百分比）…GB 9441-88 | 自动评级 | |
| 【063】球墨铸铁__磷共晶数量…GB 9441-88 | ||
| 【064】球墨铸铁__渗碳体数量…GB 9441-88 | ||
| 【250】球墨铸铁多图多模块评级：球化分级＆石墨大小＆基体组织 | ||
| 【301】球墨铸铁金相＿石墨大小分级（鼠标选择） | 辅助评级 | |
| 【312】球铁金相等级图_碳化物等级…SS 2007-2 | 比较评级 | |
| 【313】球铁金相等级图_球化率等级…SS 2007-3 | 辅助评级 | |
| 【314】球铁金相等级图_单位面积球墨数量…SS 2007-4 | 辅助评级 | |
| 【315】球铁金相等级图_珠光体含量…SS 2007-5 | 比较评级 | |
| 【321】珠光体粗细…GB 9441-88 | ||
| 13、计算孔度的大小和分布 | 【024】计算孔度的大小和分布…BJYF-2001 | 自动评级 |
| 14、铸造铝硅合金（JB/T 7946） | 【025】钠变质…JB/T 7946.1-1999 | 辅助评级 |
| 【026】磷变质…JB/T 7946.1-1999 | ||
| 【027】过烧…JB/T 7946.2-1999 | ||
| 【028】针孔…JB/T 7946.3-1999 | ||
| 15、履带车辆渗碳齿轮（WJ 730-82） | 【029】碳化物…WJ 730-82 | 辅助评级 |
| 【030】马氏体及残余奥氏体…WJ 730-82 | 自动评级 | |
| 16、履带车辆传动齿轮（GY674-75） | 【031】车体传动齿轮_碳氮化合物…GY674-75 | 辅助评级 |
| 【032】发动机齿轮_碳氮化合物…GY674-75 | ||
17、内燃电力机车渗碳淬硬齿轮 （HBJ-2000） | 【033】1_碳化物分级…HBJ-2000 | 辅助评级 |
| 【034】2_马氏体片长分级…HBJ-2000 | ||
| 【035】3_残余奥氏体分级…HBJ-2000 | ||
| 【036】4_心部组织分级…HBJ-2000 | 比较评级 | |
| 【037】5_内氧化分级…HBJ-2000 | 辅助评级 | |
| 【038】6_表面脱碳分级…HBJ-2000 | ||
| 18、铬轴承钢（YB9-68） | 【039】1_中心疏松…YB9-68 | 比较评级 |
| 【040】2_一般疏松…YB9-68 | ||
| 【041】3_偏析…YB9-68 | ||
| 【042】4_非金属夹杂物…YB9-68 | ||
| 【043】5_退火组织…YB9-68 | ||
| 【044】6_碳化物网状…YB9-68 | ||
| 【045】7_碳化物带状…YB9-68 | ||
| 【046】8_碳化物液析…YB9-68 | ||
| 19、高速工具钢 | 【047】高速工具钢_大截面锻制钢材_共晶碳化物…GB9942-88 | 比较评级 |
| 20、高速工具钢棒（GB9943-88） | 【048】1_钨系_共晶碳化物_网系…GB9943-88 | 比较评级 |
| 【049】1_钨系_共晶碳化物_带系…GB9943-88 | ||
| 【050】2_钨钼系_共晶碳化物_网系…GB9943-88 | ||
| 【051】2_钨钼系_共晶碳化物_带系…GB9943-88 | ||
21、铝及铝合金加工 制品（GB/T3246-2000） | 【052】铝及铝合金加工制品显微组织检验方法…GB/T3246.1-2000 | 比较评级 |
| 【053】铝及铝合金加工制品低倍组织检验方法…GB/T3246.2-2000 | ||
| 22、钢材断口检验法 | 【054】钢材断口检验法… GB 1814-79 | 比较评级 |
| 23、高碳钢盘条索氏体含量 | 【057】高碳钢盘条索氏体含量…YB/T 169-2000 | 自动评级 |
| 24、一般工程用铸造碳钢（GB 8493-87） | 【060】显微组织…GB 8493-87 | 比较评级 |
| 【061】混有珠光体的铁素体晶粒度…GB 8493-87 | ||
| 25、碳钢 | 【068】碳钢__石墨化评级…DL/T 786-2001 | 比较评级 |
| 26、20号钢珠光体球化评级 | 【069】20号钢__珠光体球化评级…DL/T 674-1999 | 比较评级 |
| 27、15CrMo钢珠光体球化评级 | 【070】15CrMo钢__珠光体球化评级…DJ 4547-1985 | 比较评级 |
| 28、12Cr1MoV钢珠光体球化评级 | 【071】12Cr1MoV钢__珠光体球化评级…DJ 3544-1985 | 比较评级 |
| 29、硬质合金金相检验 | 【072】硬质合金__碳化物晶粒度测定…GB 3488-1983 | 自动评级 |
| 【073】硬质合金__孔隙度和非化合碳的金相测定…GB/T 3489-1983 | 辅助评级 | |
30、内燃机_活塞销_金相检验 (JB/T 8118.2-1999) | 【075】马氏体分级…JB/T 8118.2-1999 | 辅助评级 |
| 【076】碳化物分级…JB/T 8118.2-1999 | ||
| 31、钢的感应淬火 | 【077】钢的感应淬火或火焰淬火后有效硬化层深度的测定…GB 5617-2005 | 辅助评级 |
| 32、钢件感应淬火 | 【078】钢件感应淬火金相检验…JB/T 9204-1999 | 辅助评级 |
33、珠光体球墨铸铁零件 金相检验（JB/T 9205-1999） | 【079】珠光体球墨铸铁零件感应淬火金相检验…JB/T 9205-1999 | 比较评级 |
| 【080】珠光体球墨铸铁零件感应淬火金相检验__硬化层深度的检验…JB/T 9205-1999 | 辅助评级 | |
34、钢铁零件_渗氮层深度测定 和金相组织检验（GB 11354-2005） | 【081】钢铁零件_渗氮层深度测定和金相组织检验_原始组织的检验 | 比较评级 |
| 【082】钢铁零件_渗氮层深度测定和金相组织检验_渗氮层深度测定 | 辅助评级 | |
| 【083】钢铁零件_渗氮层深度测定和金相组织检验_渗氮层脆性检验 | 比较评级 | |
| 【084】钢铁零件_渗氮层深度测定和金相组织检验_渗氮层疏松检验 | ||
| 【085】钢铁零件_渗氮层深度测定和金相组织检验_渗氮扩散层中氮化物检验 | ||
35、铁基粉末冶金烧结制品 金相标准（JB/T 2798-1999） | 【086】珠光体…JB/T 2798-1999 | 辅助评级 |
| 【087】渗碳体…JB/T 2798-1999 | ||
36、铁素体可锻铸铁 金相标准（GB 2122-77） | 【088】石墨形状…GB 2122-77 | 比较评级 |
| 【089】石墨形状分级…GB 2122-77 | ||
| 【090】石墨分布…GB 2122-77 | ||
| 【091】石墨颗数…GB 2122-77 | 辅助评级 | |
| 【092】珠光体形状…GB 2122-77 | 比较评级 | |
| 【093】珠光体残余量分级…GB 2122-77 | 辅助评级 | |
| 【094】渗碳体残余量分级…GB 2122-77 | ||
| 【095】表皮层厚度…GB 2122-77 | ||
37、内燃机进排气门 金相检验（JB/T 8188.2-1999） | 【096】奥氏体晶粒度〈按 GB 6394 标准〉JB/T 8188.2-1999 | 自动评级 |
| 【097】游离铁素体…JB/T 8188.2-1999 | 辅助评级 | |
| 【098】奥氏体耐热钢层状析出物…JB/T 8188.2-1999 | ||
| 38、镁合金加工制品显微组织检验方法 | 【099】镁合金加工制品显微组织检验方法_晶粒度测定…GB 4296-84 | 自动评级 |
| 39、蠕墨铸铁金相(JB/T 3829-1999) | 【100】石墨形态…JB/T 3829-1999 | 比较评级 |
| 【101】蠕化率…JB/T 3829-1999 | ||
| 【102】珠光体数量…JB/T 3829-1999 | 自动评级 | |
| 【103】蠕墨铸铁金相__磷共晶类型…JB/T 3829-1999 | 比较评级 | |
| 【104】磷共晶数量…JB/T 3829-1999 | 自动评级 | |
| 【105】碳化物类型…JB/T 3829-1999 | 比较评级 | |
| 【106】碳化物数量…JB/T 3829-1999 | 自动评级 | |
| 【298】蠕化率评定（SS 2006-24） | ||
| 40、铝合金铸件_表面质量 | 【107】铝合金铸件_表面质量_针孔级别HB963-90 | 辅助评级 |
41、内燃机单体铸造活塞环 金相检验（JB/T 6016-92） | 【108】石墨的评级…JB/T 6016-92 | 自动评级 |
| 【109】磷共晶的分布评级…JB/T 6016-92 | 辅助评级 | |
| 【110】磷共晶大小的评级…JB/T 6016-92 | ||
| 【111】磷共晶复合物的评级…JB/T 6016-92 | ||
| 【112】游离铁素体的评级…JB/T 6016-92 | 自动评级 | |
| 【113】珠光体的评级…JB/T 6016-92 | ||
42、内燃机球墨铸铁活塞环 金相检验（JB/T 6724-93） | 【114】第一级别图_石墨球化率评级…JB/T 6724-93 | 自动评级 |
| 【115】第二级别图__石墨大小评级…JB/T 6724-93 | ||
| 【116】第三级别图_游离铁素体评级…JB/T 6724-93 | ||
43、汽车摩托车发动机单体铸造 活塞环金相检验（QC/T 555-2000） | 【117】石墨类别…QC/T 555-2000 | |
| 【118】游离铁素体类别…QC/T 555-2000 | ||
| 【119】磷共晶分布与网孔…QC/T 555-2000 | ||
| 【120】磷共晶大小…QC/T 555-2000 | ||
| 【121】磷共晶复合物…QC/T 555-2000 | ||
| 【122】基体组织…QC/T 555-2000 | ||
44、汽车摩托车发动机球墨铸铁 活塞环金相标准（QC/T 284-1999） | 【123】石墨球化率…QC/T 284-1999 | 自动评级 |
| 【124】石墨大小与数量…QC/T 284-1999 | ||
| 【125】游离铁素体…QC/T 284-1999 | ||
| 【126】游离渗碳体、碳化物和磷共晶…QC/T 284-1999 | ||
45、钢质模锻件金相组织 评级（GB/T 13320-91） | 【127】中碳结构钢正火处理组织…GB/T 13320-91 | 比较评级 |
| 【128】低碳低合金结构钢（渗碳钢）正火处理组织…GB/T 13320-91 | ||
| 【129】中碳结构钢调质处理组织…GB/T 13320-91 | ||
| 【130】中碳低合金结构钢调质处理组织…GB/T 13320-91 | ||
46、高碳铬轴承钢滚动轴承 零件热处理技术条件（JB/T 1255-2001） | 【131】第一级别图_退火组织…JB/T 1255-2001 | 比较评级 |
| 【132】第二级别图_淬回火马氏体组织…JB/T 1255-2001 | ||
| 【133】第三级别图_淬回火屈氏体组织…JB/T 1255-2001 | ||
| 【134】第四级别图_碳化物网状组织…JB/T 1255-2001 | ||
| 【135】第五级别图_断口照片…JB/T 1255-2001 | ||
| 【136】第六级别图_贝氏体淬火组织…JB/T 1255-2001 | ||
47、钢的感应淬火或火焰淬火后 有效硬化层深度的测定 | 【137】钢的感应淬火或火焰淬火后有效硬化层深度的测定…GB 5617-85 | 辅助评级 |
48、钢件渗碳淬火有效硬化层 深度的测定和校核 | 【138】钢件渗碳淬火有效硬化层深度的测定和校核…GB 9450-2005 | 辅助评级 |
| 49、珠光体面积百分比含量测定 | 【139】珠光体面积百分比含量测定QB JC-01-2003 | 辅助评级 |
50、高碳铬轴承钢 金相检验（GB/T 18254-2000） | 【140】第一级别图_中心疏松…GB/T 18254-2000 | 辅助评级 |
| 【141】第二级别图_一般疏松…GB/T 18254-200 | 辅助评级 | |
| 【142】第三级别图_偏析…GB/T 18254-2000 | 比较评级 | |
| 【143】第四级别图_非金属夹杂物GB/T 18254-2000 | 自动评级 | |
| 【144】第五级别图_显微孔隙…GB/T 18254-2000 | 辅助评级 | |
| 【145】第六级别图_显微组织…GB/T 18254-2000 | 比较评级 | |
| 【146】第七级别图_碳化物网状…GB/T 18254-2000 | 辅助评级 | |
| 【147】第八级别图_碳化物带状…GB/T 18254-2000 | 比较评级 | |
| 【148】第九级别图_碳化物液析…GB/T 18254-2000 | 辅助评级 | |
51、柴油机喷油嘴偶件、 喷油泵柱塞偶件、 喷油泵出油阀偶件 金相检验（JB/T 9730-1999） | 【151】GCr15钢精密偶件金相检验_马氏体分级_第一级别图…JB/T 9730-1999 | 比较评级 |
| 【152】合金结构钢针阀体渗碳、热处理_碳化物_第二级别图…JB/T 9730-1999 | ||
| 【153】合金结构钢针阀体渗碳、热处理_马氏体及残余奥氏体_第三级别图…JB/T 9730-1999 | ||
| 【154】W6Mo5Cr4V2、W18Cr4V钢针阀金相检验_淬火后晶粒度_第四级别图…JB/T 9730-1999 | ||
| 【155】W6Mo5Cr4V2、W18Cr4V钢针阀金相检验_过热程度_第五级别图…JB/T 9730-1999 | ||
52、渗碳、碳氮共渗、氮化零件 金相组织检验标准（HB 5022-77） | 【156】渗碳、碳氮共渗零件非渗层（中心）组织标准…HB 5022-77 | 比较评级 |
| 【157】渗碳、碳氮共渗层残余奥氏体标准…HB 5022-77 | ||
| 【158】渗碳、碳氮共渗碳化物标准…HB 5022-77 | ||
| 【159】３８ＣｒＭｏＡｌＡ钢氮化零件调质处理金相标准…HB 5022-77 | ||
| 【160】３８ＣｒＭｏＡｌＡ钢零件氮化层金相标准…HB 5022-77 | ||
53、汽车碳氮共渗齿轮 金相检验（QCn 29018-91） | 【161】碳氮化合物…QCn 29018-91 | 比较评级 |
| 【162】残余奥氏体及马氏体…QCn 29018-91 | ||
| 54、工具热处理金相检验标准 | 【163】工具热处理金相检验标准…ZB J36 003-87 | 比较评级 |
55、游离铁素体和奥氏体 钢层状析出物评级 | 【164】游离铁素体和奥氏体钢层状析出物评级…NJ 354-85 | 比较评级 |
56、奥氏体不锈钢中α-相 面积含量金相测定法 | 【165】奥氏体不锈钢中α-相面积含量金相测定法…GB/T13305-91 | 自动评级 |
| 57、纤维直径测定 | 【166】纤维直径测定…SS 2004-0808 | 辅助评级 |
58、低、中碳钢球化体 评级（JB/T 5074-91） | 【167】低碳结构钢及低碳合金结构钢球化体分级…JB/T 5074-91 | 比较评级 |
| 【168】中碳结构钢球化体分级…JB/T 5074-91 | ||
| 【169】中碳合金结构钢球化体分级…JB/T 5074-91 | ||
| 59、不锈钢铁素体含量百分比测定 | 【170】不锈钢铁素体含量百分比测定…GB/T 13298-91 | 辅助评级 |
| 60、汽车感应淬火零件金相检验 | 【171】 汽车感应淬火零件金相检验QC/T 502-1999 | 自动评级 |
| 61、结构钢低倍组织缺陷评级图 | 【172】结构钢低倍组织缺陷评级图GB/T 1979-2001 | 比较评级 |
62、薄层碳氮共渗或薄层 渗碳钢件显微组织检测 | 【173】薄层碳氮共渗或薄层渗碳钢件显微组织检测…JB/T 7710-95 | 自动评级 |
| 63、汽车渗碳齿轮金相检验 | 【174】汽车渗碳齿轮金相检验…JB 1673-75 | 比较评级 |
| 64、内燃机连杆螺栓金相检验 | 【175】内燃机连杆螺栓金相检验标准…NJ 309-83 | 比较评级 |
| 65、钢件感应淬火金相检验 | 【176】钢件感应淬火金相检验… ZB J36 009-88 | 比较评级 |
66、高镍铬无限冷硬离心 铸铁轧辊金相检验（YB 4052 - 91） | 【177】石墨形态 …YB 4052 - 91 | 比较评级 |
| 【178】石墨数量 …YB 4052 - 91 | 自动评级 | |
| 【179】基体组织特征…YB 4052 - 91 | 比较评级 | |
| 【180】碳化物数量 …YB 4052 - 91 | 自动评级 | |
| 67、合金工具钢 | 【181】合金工具钢 …GB/T 1299-2000 | 比较评级 |
68、铍青铜的金相试验方法（QJ 2337-92） | 【182】铍青铜的金相试验方法_晶粒度标准图…QJ 2337-92 | 自动评级 |
| 【183】铍青铜的金相试验方法_晶界反应量标准图…QJ 2337-92 | 辅助评级 | |
| 【184】铍青铜的金相试验方法_β相形态分布标准级别…QJ 2337-92 | ||
69、渗碳齿轮感应加热淬火 金相检验（NJ 305-83） | 【191】碳化物分级…NJ 305-83 | 辅助评级 |
| 【192】马氏体及残余奥氏体分级…NJ 305-83 | 比较评级 | |
| 【193】铁素体分布…NJ 305-83 | ||
| 【194】淬火层深度分级…NJ 305-83 | ||
| 【195】渗碳层测量…NJ 305-83 | 辅助评级 | |
70、柴油机喷油泵、喷油器 总成主要零件金相检验（JB 5175-91） | 【196】碳化物分级…JB 5175-91 | 比较评级 |
| 【197】马氏体和奥氏体分级…JB 5175-91 | ||
| 【198】有效硬化层深度测量…JB 5175-91 | ||
| 【199】喷油器体金相检验…JB 5175-91 | ||
71、汽车碳氮共渗齿轮 金相检验（JB 2782-79） | 【200】碳氮化合物分级 | 比较评级 |
| 【201】马氏体及残余奥氏体分级 | ||
| 【202】心部铁素体分级 | ||
| 【203】碳氮共渗层测试图 | ||
72、珠光体球墨铸铁零件 感应淬火金相检验（ZB J36 010-88） | 【204】组织评级 | 比较评级 |
| 【205】硬化层深度测量 | 辅助评级 | |
73、中碳钢与中碳 合金结构钢（ZB J36 016-90） | 【206】马氏体等级 | 比较评级 |
74、稀土镁球墨铸铁等温淬火 金相标准（JB 3021-81） | 【207】组织形态 | 比较评级 |
| 【208】下贝氏体分级 | 辅助评级 | |
| 【209】上贝氏体分级 | ||
| 【210】白区数量分级 | ||
| 【211】铁素体数量分级 | ||
| 75、焊缝熔深度测量（SS 0501-2005） | 【212】焊缝熔深度测量 | 辅助评级 |
| 76、铸造铝硅合金变质（GB 10849-89） | 【213】钠变质 | 比较评级 |
| 【214】磷变质 | ||
77、中碳钢与中碳 合金结构钢（JB/T 9211-1999） | 【215】中碳钢与中碳合金结构钢_马氏体等级 | 比较评级 |
78、钢的共晶碳化物不均匀度 评定法（GB/T 14979-94） | 【216】钢的共晶碳化物不均匀度评定法 | 比较评级 |
| 79、铁素体级别图（SS 1117-2005） | 【217】铁素体级别图 | 辅助评级 |
80、不锈钢10％草酸 浸蚀试验方法（GB/T 4334.1-2000） | 【218】不锈钢10％草酸浸蚀试验方法 | 比较评级 |
| 81、铸造铝硅合金过烧（GB 10850-89） | 【219】铸造铝硅合金过烧 | 比较评级 |
| 82、铸造铝合金针孔（GB 10851-89） | 【220】铸造铝合金针孔 | 比较评级 |
83、变形铝合金过烧 金相试验方法（QJ 1675-89 | 【221】变形铝合金过烧金相试验方法 | 比较评级 |
84、铸造铝合金过烧 金相试验方法（QJ 1676-89） | 【222】铸造铝合金过烧金相试验方法 | 比较评级 |
| 85、碳素工具钢（GB 1298-86） | 【223】碳素工具钢＿第一级别图＿珠光体 | 比较评级 |
| 【224】碳素工具钢＿第二级别图＿碳化物 | ||
86、变形镁合金显微 组织检验方法（GB/T 4296-2004） | 【225】变形镁合金显微组织检验方法 | 比较评级 |
87、变形镁合金低倍 组织检验方法（GB/T 4297-2004） | 【226】变形镁合金低倍组织检验方法 | 比较评级 |
88、两相钛合金高低倍 组织检验方法（GB 5168-85） | 【227】两相钛合金高低倍组织检验方法 | 比较评级 |
89、内燃机铸造铝活塞 金相检验（JB/T 6289-2005） | 【228】分散性孔洞评定 | 比较评级 |
| 【229】集中性孔洞评定 | ||
| 【230】共晶铝-硅合金(钠盐变质)评定 | ||
| 【231】共晶铝-硅合金(磷变质)评定 | ||
| 【232】铝-硅-铜-镁合金显微组织评定 | ||
| 【233】鱼骨状铁相夹杂物评定 | ||
| 【234】针状铁相夹杂物评定 | ||
90、内燃机高磷铸铁 气缸套_金相检验（JB/T 2330-93） | 【236】第一级别图_石墨评级 | 辅助评级 |
| 【237】第二级别图_磷共晶网孔评级 | 比较评级 | |
| 【238】第三级别图_分散分布，枝晶状及聚集状磷共晶评级 | ||
| 【239】第四级别图_复合物磷共晶的评级 | 自动评级 | |
| 【240】第五级别图_游离渗碳体含量的评级 | ||
| 【241】第六级别图_游离铁素体含量的评级 | 辅助评级 | |
91、内燃机硼铸铁 气缸套_金相检验（JB/T 5082-91） | 【242】第一级别图_石墨的评级 | 辅助评级 |
| 【243】第二级别图_硬度相分布及数量的评级 | 自动评级 | |
| 【244】第三级别图_硬度相呈聚集状，枝晶状分布评级 | 比较评级 | |
| 【245】第四级别图_硬度相大小评级 | 自动评级 | |
| 【246】第五级别图_含硼复合物的组织评级 | 比较评级 | |
| 【247】第六级别图_含硼渗碳体评级 | 自动评级 | |
| 【248】第六级别图_含硼莱氏体评级 | ||
| 【249】第七级别图_基体中游离铁素体的评级 | 辅助评级 | |
| 【263】内燃机硼铸铁气缸套__含硼莱氏体评级（取色法） | ||
| 92、DL/T 884-2004 | 【253】10CrMo910钢蠕变损伤评定级别图 | 辅助评级 |
| 【254】T91钢组织老化评定级别图 | ||
| 93、JB/T 9173-1999 | 【257】烧结金属摩擦材料 金相检验法 | 比较评级 |
94、内燃机进、排气门 金相检验（JB/T 6720-93） | 【258】第一级别图 | 自动评级 |
| 【259】第二级别图 | ||
95、弹条金相组织 评级图（TB/T 2478-93） | 【260】第一级别图 | 比较评级 |
| 【261】第一级别图 | ||
| 【262】第一级别图 | ||
96、热作模具钢显微 组织评级（JB/T 8420-96） | 【264】5CrNiMo钢马氏体评级 | 辅助评级 |
| 【265】5Cr4W5Mo2V钢马氏体评级 | ||
| 【266】3Cr2W8V钢马氏体评级 | ||
| 【267】3Cr3Mo3W2V钢马氏体评级 | ||
| 【268】4Cr5MoSiV钢马氏体评级 | ||
| 【269】4Cr3Mo2NiVNbB钢马氏体评级 | ||
97、铝合金晶间腐蚀 测定方法（GB/T 7998-2005） | 【270】铝合金晶间腐蚀测定方法 | 辅助评级 |
98、液化石油气钢瓶 金相组织评定（CJ/T 31-1999） | 【271】液化石油气钢瓶金相组织评定 | 比较评级 |
| 99、金相教学（SS2006-01） | 【272】金相教学（SS2006-01） | 比较评级 |
| 100、通用分析模块 | 【273】多项组织分析（SS2006-02） | 辅助评级 |
| 101、还原粉末的金相图谱 | 【274】还原粉末的金相图谱（SS 2006-03） | 比较评级 |
| 102、电解粉末的金相图谱 | 【275】电解粉末的金相图谱（SS 2006-04） | 比较评级 |
| 103、羰基粉末的金相图谱 | 【276】羰基粉末的金相图谱（SS 2006-05） | 比较评级 |
| 104、雾化粉末的金相图谱 | 【277】雾化粉末的金相图谱（SS 2006-06） | 比较评级 |
| 105、机械破碎粉末的金相图谱 | 【278】机械破碎粉末的金相图谱（SS 2006-07） | 比较评级 |
| 106、包覆粉末的金相图谱 | 【279】包覆粉末的金相图谱（SS 2006-08） | 比较评级 |
| 107、其他粉末的金相图谱 | 【280】其他粉末的金相图谱（SS 2006-09） | 比较评级 |
| 108、空隙和石墨图谱 | 【281】空隙和石墨图谱（SS 2006-10） | 比较评级 |
| 109、珠光体形态图谱 | 【282】珠光体形态图谱（SS 2006-11） | 比较评级 |
| 110、渗碳体形态图谱 | 【283】渗碳体形态图谱（SS 2006-12） | 比较评级 |
| 111、珠光体含量图谱 | 【284】珠光体含量图谱（SS 2006-13） | 比较评级 |
| 112、渗碳体含量图谱 | 【285】渗碳体含量图谱（SS 2006-14） | 比较评级 |
| 113、烧结后的显微组织图谱 | 【286】烧结后的显微组织图谱（SS 2006-15） | 比较评级 |
| 114、热处理后的显微组织图谱 | 【287】热处理后的显微组织图谱（SS 2006-16） | 比较评级 |
| 115、高速钢的金相图谱 | 【288】高速钢的金相图谱（SS 2006-17） | 比较评级 |
| 116、后续处理图谱 | 【289】后续处理图谱（SS 2006-18） | 比较评级 |
| 117、夹杂物图谱 | 【290】夹杂物图谱（SS 2006-19） | 比较评级 |
| 118、缺陷图谱 | 【291】缺陷图谱（SS 2006-20） | 比较评级 |
| 119、钢基零件图谱 | 【292】钢基零件图谱（SS 2006-21） | 比较评级 |
| 120、触头材料图谱 | 【293】触头材料图谱（SS 2006-22） | 比较评级 |
| 121、摩擦材料图谱 | 【294】摩擦材料图谱（SS 2006-23） | 比较评级 |
| 122、Cr12型钢评定方法（JB/T 7713-95） | 【295】Cr12型钢大块碳化物级别评定方法 | 自动评级 |
| 【296】Cr12型钢淬火回火马氏体级别评定方法 | ||
| 123、铝合金包覆层厚度测定 | 【297】铝合金包覆层厚度测定（SS 2006-24） | 自动评级 |
| 124、球状黑铅铸铁品 | 【299】球状黑铅铸铁品（JIS G5502-2001） | 比较评级 |
| 125、铸铁-石墨显微结构的表示方法 | 【300】铸铁-石墨显微结构的表示方法（ISO 945-1975） | 辅助评级 |
| 126、铝箔图像分析 | 【302】铝箔图像分析（SS 2007-01） | 自动评级 |
| 127、钢中石墨碳标准评级图 | 【303】钢中石墨碳标准评级图（GB/T 13302-91） | 辅助评级 |
128、铸造高锰钢金相 GB/Y 13925-92 | 【306】显微组织 | 比较评级 |
| 【307】未溶碳化物的级别 | 辅助评级 | |
| 【308】析出碳化物的级别 | 比较评级 | |
| 【309】过热碳化物的级别 | ||
| 【310】夹杂物评级表 | 辅助评级 | |
129、汽车钢板弹簧金相 检验标准（JB 3782-84） | 【311】汽车钢板弹簧金相检验标准 | 比较评级 |
130、钢铁热浸铝工艺 及质量检验（JB_T_9206） | 【323】孔隙级别与特征 | 辅助评级 |
| 【324】裂纹级别与特征 | ||
| 【325】扩散型热浸铝层与基体金属界面类型评定法 | 比较评级 | |
131、60Si2Mn 钢螺旋弹簧 金相检验（JB_T_9129_2000） | 【326】淬火组织评级图 | 辅助评级 |
| 【327】中温回火组织评级图 | 比较评级 | |
| 132、球墨铸铁件（JIS G5502_2001_WT） | 【329】黑铅球状化率 | 辅助评级 |
| 【330】基地组织 | 比较评级 |
