7轴便携式扫描关节臂测量系统
● 描述Description
- 便携性：主机采用高强度碳纤维材料，轻便易携带（仅8-14公斤左右），能够满足随时随地测量需要。
- 软件功能齐全：可进行几何元素、三维坐标、形位公差、、逆向工程、CAD数模与实际零件比对检测、装配，夹具检测、检具检测。
- 测量范围宽：您可以选择1.5米至4.5 米测量范围，并可以通过蛙跳方式扩展到更大的测量范围。
- USB数据接口或者无线WIFI连接：采用通用数据线缆与计算机间通过USB数据接口通讯，并且可以实现热插拔；也可以使用无线WIFI连接，实现无线连接测量。
USB data interface or wireless WiFi connection: universal data cable is used to communicate
- 多自由度设计让您实现任意空间点位置和隐藏点的测量，等臂长设计无测量死角。
- 内置自平衡机构，操作轻巧、灵活。
- 内置可循环充电电池，可在无外接电源环境下工作，一次充电可测量10小时。
- 内置高灵敏温度传感器，具有实时温度补偿功能，保证在不同的温度下都能实现高精度的稳定测量。
temperatures.
- 快速箝位安装机构，可提供多种安装形式。

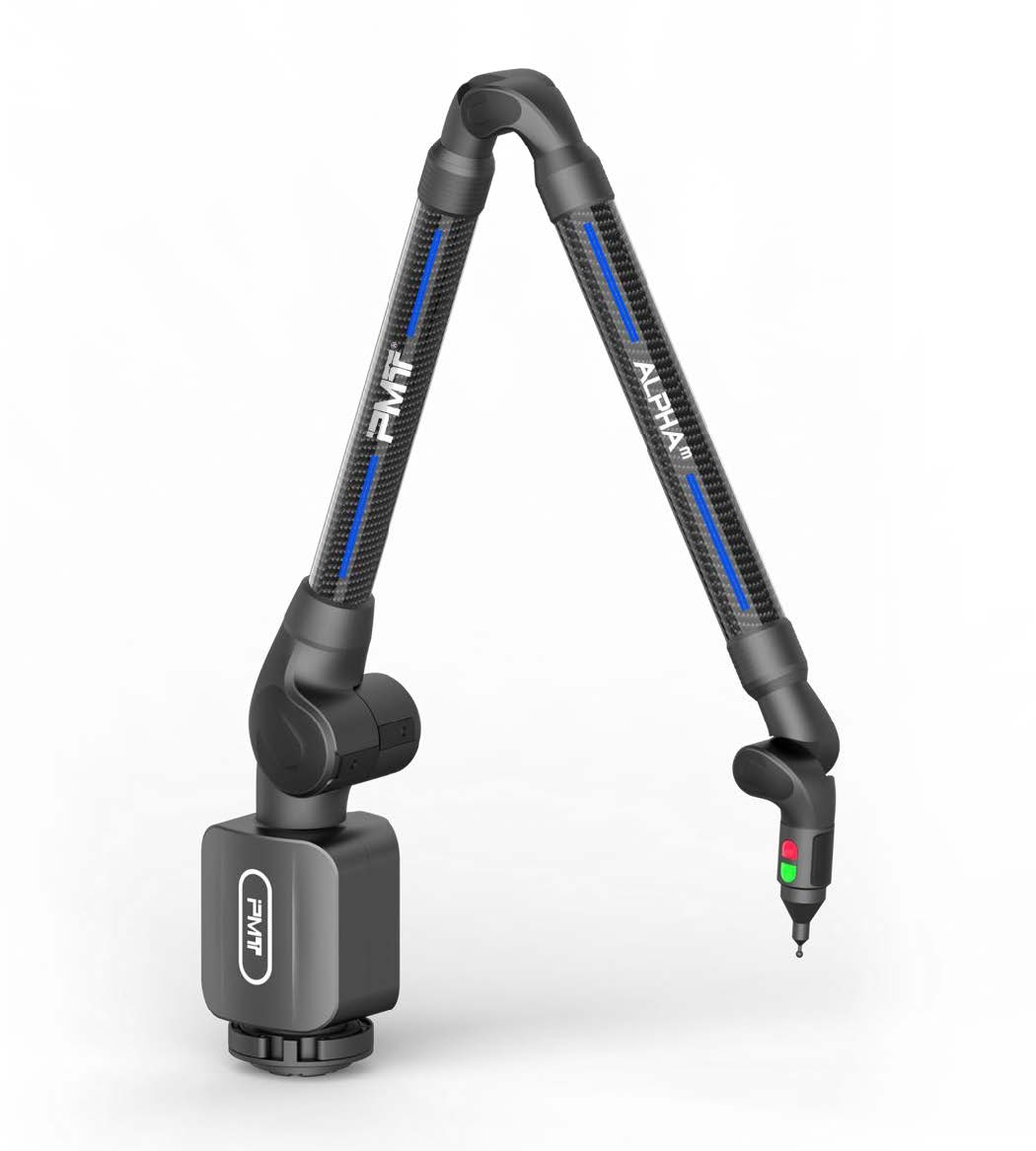

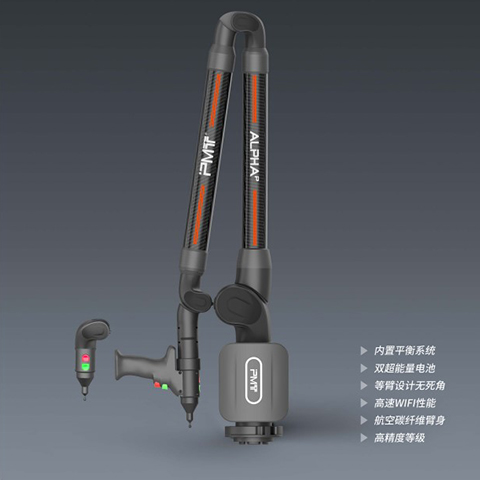

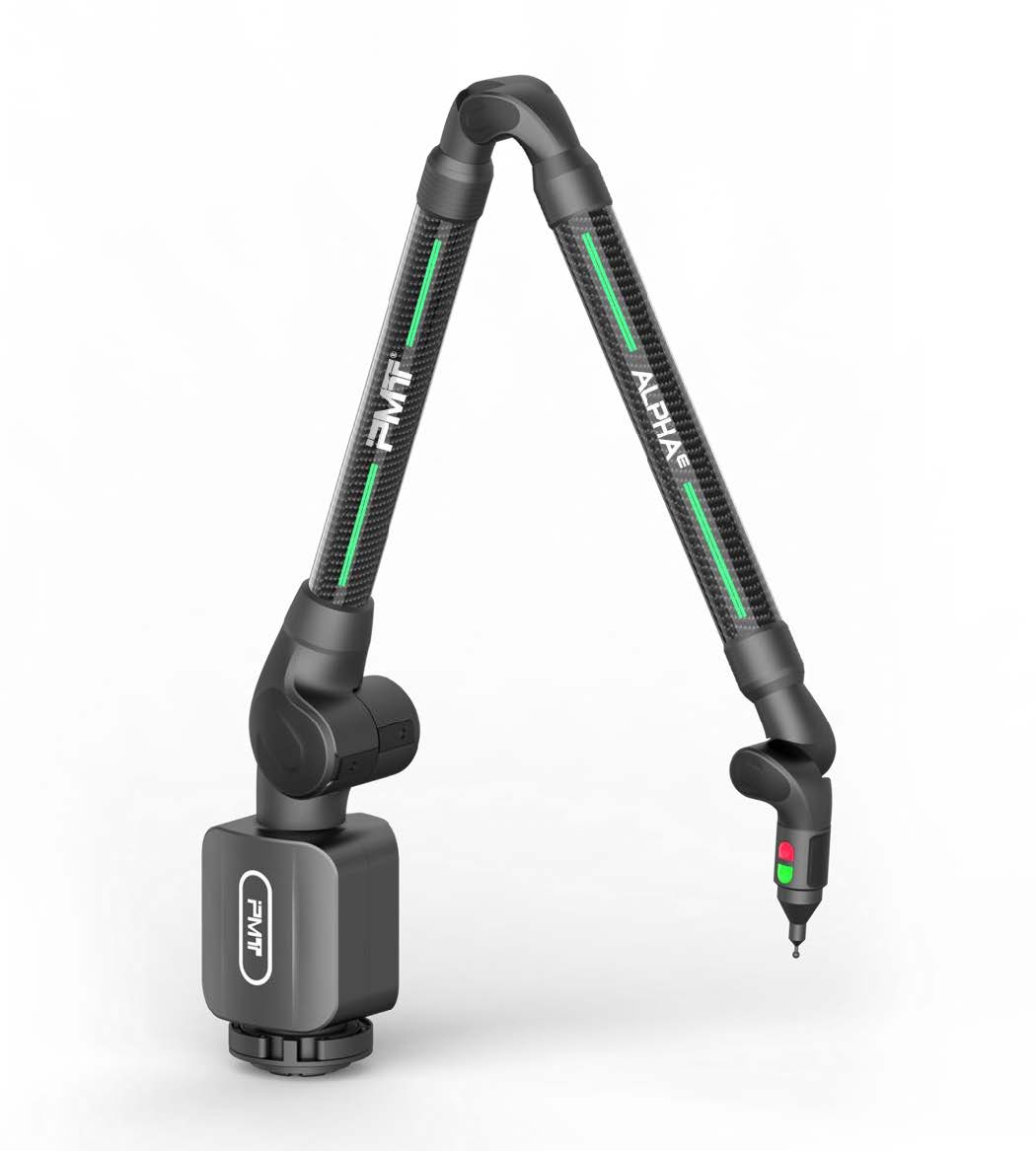

● ALPHA
ALPHA系列是一款革命性的测量臂，在便携式测量领域设立了新标杆。以我们几十年的专业经验为您量身打造的全新一代便携式测量设备，性能卓越，无与伦比。它将会成为您高效而得力的个人测量助手。PMT
ALPHA测量臂凭借其卓越的测量性能，把便携式测量发展推向了全新的高度。
根据ISO10360-12国际标准所列精度的测量臂，PMT 在完全确保精度的情况下，提供理想的检测工具解决方案！PMT测量臂在设计时考虑了一致性和可靠性，可在各种工作环境中运行，包括极端温度、车间和现场环境。
PMT ALPHA 是一款性价比高的测量臂，适用于寻求具有成本效益的工厂检测解决方案的公司。这款产品的可靠性和操作性使制造商能够对其质量把控得心应手，确保产品高质量的生产。
● 性能指标 Alpha P series Performance Specifications
| 7轴Alpha P-3.0M | |
| SPAT-单点摆臂测试 | 0.032 mm |
| EUNI -两点之间的长度误差，将测量值与标称值进行比较 | 0.048 mm |
| PSIZE - 接触式测量球体尺寸误差，比较测量值与标称值 | 0.016 mm |
| PFORM -接触式测量球体形状误差 | 0.032mm |
| LDIA - 球体位置直径误差(包含从多个方位测量的球体中心的球形区域的直径 | 0.072mm |
● 扫描 参数
● 优势 Advantage
● 应用方向 Application
现场演示
现场选择一件公司产品，通过简单设备介绍，后续对产品开展了实际测量演示，通过四个方面进行考察，1设备结构性能，2测量软件是否适用，3是否能满足现有测量需求，4尺寸是否精准.
通过与现场一同沟通现场测量后，得出结论：1设备结构简洁易上手，操作对使用者要求不高，对后期使用者的培养方便，2测量软件兼容性强,能随意调取多种格式文件，搭配设备一起使用能实现直观数据查看，3.通过不同的测量方案能满足现有产品的尺寸要求,4测量数据与实际数据对比无误。
● 软件介绍 Software
PolyWorks 是由InnovMetric推出的一款功能强大且非常专业的3D测量软件，软件可以完美地将3D测量技术集成到工业制造过程中，作为通用平台，PolyWorks 2019通过插件可以直接与众多知名品牌的单点或点云技术的3D测量设备连接，并且它还支持多种原始点云和三角化模型格式。支持用户探测和固定CNC三坐标测量机激光扫描，让用户在工业生产中最大限度的提高生产率，质量和盈利能力。从用户进行零件、工具设计和原型到组装产品的最终检，能够为你提供非常先进的解决方案，让用户完善整个产品的开发周期。也就是在零件的生产过中能够为你减少不必要的损失，在汽车、航空、消费品等等制造领域都功不可没！
测量模块™（Probing™）
用于通过探测数据点执行尺寸控制任务的标准模块包.
· 完全支持便携式单点探测设备
· 包括标准的部件至CAD比较
· 包括标准的部件尺寸测量
· 支持IGES,STEP,SAT和Parasolid的标准CAD格式导入
模块功能Module function：
1. 通用的测量支持平台，软件可支持多种测量设备
2. 强大的CAD对齐功能，包括使用测量的参考特征对齐，曲面（点）特征对齐，最佳拟和对齐等，并提供坐标系历史恢复及储存功能
3. 灵活的报告功能，客户可以根据不同的需求进行报告模版定义以及报告的自动输出
● 易损件附件介绍 Other accessories
| 数量 | 单位 | 描述 | 价格 |
| 1 | 个 | φ3mm测头 | 1100 |
| 1 | 个 | φ6mm测头 | 1100 |
| 1 | 套 | 电源适配器 | 600 |
| 1 | 个 | USB线 | 80 |
| 1 | 个 | 锂电池 | 800 |
