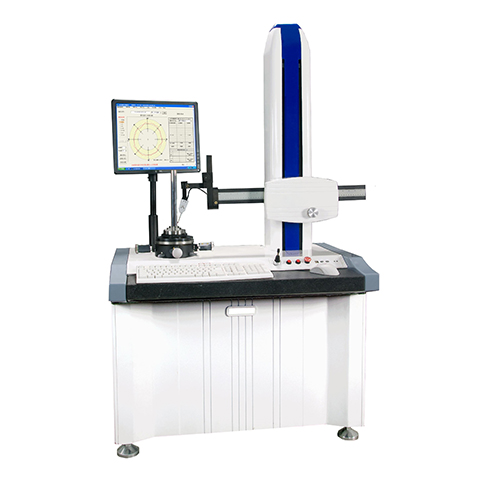

圆度仪
| | | | |
● 设备的主要特点
可测环形工件的圆度、同轴度、同心度、跳动量、单片跳动、片间跳动、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位：2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、
滤波形式：高斯（ISO标准）、2RC
● 设备技术参数
| 名称 | 参数 | 参数 |
| 测量范围 | 最大直径 | ф250mm |
最小内径 | ф5mm | |
| 最大高度 | 300mm | |
| 测量精确度 | 径向误差 | ±(0.025+5H/10000)μm |
| 轴向误差 | ±(0.025+6X/10000)μm | |
| 工作台 | 台面直径 | φ150mm |
| 回转直径 | φ300mm | |
| 承载重量 | 25Kg | |
| 调整范围 | 调偏心±2mm ; 调水平±1° | |
| 旋转速度 | 0-12转/分 | |
| 水平臂 | 水平移动距离 | 150mm |
| 移动速度 | 0.5-6mm/s 或手动 | |
| 传感器 | 量程 | 500μm (半径差) |
分辨率 | 0.005μm | |
| 测针形状 | Φ0.5mm宝石球测头（有更多直径可选择） | |
| 测力 | 1-12g | |
| 数据采集 | 进口光栅3600点/周 | |
| 放大倍率 | 任意至最大20万倍 | |
| 电 源 | AC 220V±10% 50Hz | |
| 气源压力 | 0.45～0.80Mpa (气源质量要求：常规) | |
| 气源流量 | ≥0.2 m3/min | |
| 环境要求 | 温度：10～30℃；相对湿度：＜85% | |
● 设备测量原理
采用半径测量法，工件旋转式。旋转轴系采用高精度气浮主轴作为测量基准；电器部分由高级计算机及进口精密圆光栅传感器、精密电感位移传感器组成；进口精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件，完成数据采集、数据处理及打印输出等工作。
● AC-5040CNC 设备配置清单
| 分项名称 | 规格及主要技术参数 | 数量 |
| 机械部分 | 主机仪器架 | |
大理石工作台面 | ||
| 气浮主轴系统 | ||
| 横导轨移动装置 | ||
空气过滤系统 | ||
| 调心调平工作台 | 台面直径Ф150mm、台面高度50mm | |
| 调整范围：调偏心±2mm ; 调水平±1° | ||
| X方向调节距离0-4mm，调节斜面比 150：3 | ||
| Y方向调节距离0-4mm，调节斜面比 150：3 | ||
| 精密三爪卡盘 | 外尺寸装夹范围：ф0.8 mm ~~ф63mm | |
| 内尺寸装夹范围：ф23 mm ~~~ф58 mm | ||
| 内孔直径：26 mm | ||
| 包括法兰盘的总高度：42mm | ||
| 卡盘重量：1.2KG | ||
| 电器部分 | 电器控制系统 | |
| 进口旋转圆光栅编码器 | ||
| 电感传感器 | ||
| 工业控制计算机 | 工控主板 NORCO970 | |
| 工控底板 NORCO PBP-14P4 | ||
| CPU E5500 | ||
| 金士顿 4G 三代 | ||
| 硬盘SATA 1TB | ||
| 19″普屏液晶 | ||
| 基于win XP系统下DTP测量软件 | ||
| HP喷墨打印机 | ||
| 标准件 | 标准玻璃半球 | |
| 椭圆标准件 | ||
