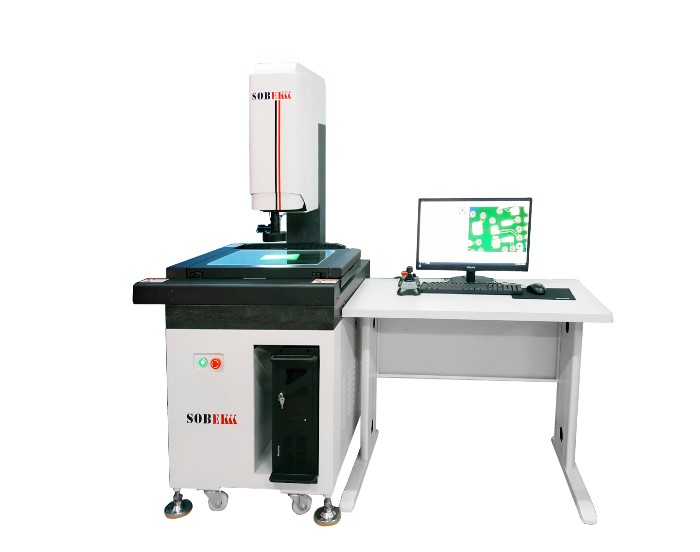

二次元影像测量仪（自动变倍）
| | | | |
● 设备用途及运行环镜
1. 用途：
全自动影像测量仪在广泛应用机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、仪器仪表、航天航空、高等院校、科研院所等领域具有广泛应用。
2. 运行环境
1.1适用电源：电压220V（±10%AC），50Hz(±2%)。（注:需有电阻≤4Ω接地线）+20A ,地面承重1T/平方
1.2工作环境：温度20±2 ℃，温度变化≦2℃/hr，湿度30～753. 设备外型尺寸
4. 仪器硬件优势
◆ 高性能“INOVANCE”伺服电机实现XYZ三轴CNC自动测量,稳定安全的控制平台移动，高精度,高重复度
◆ TPI精密研磨级丝杆、让测量定位精度准确可靠、定位精度可达到0.002mm
◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠
◆ 高精度台湾0.001mm光栅尺、测量数据更具稳定性和高精密性
◆ 数据自定义导出Excel、PDF图文并茂的报表输出功能、并可逆向导入导出CAD，轻松输出检测结果
◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能
◆ 业内独创的自动变倍镜头（含激光指示器），轻松实现产倍率切换及产品测量定位，提高测量速度2倍
◆ 工业级1920*1080高分辩率130W数字CCD,满足清晰观察和稳定测量的需求
◆ 国际级专业级影像测量仪软件，支持Win10 操作系统，终身升级维护，让测量功能永不停止前进
◆ 高性能台湾“HIWIN”超精密级直线导轨（行走平行度精度≤0.002mm）
● 设备技术参数
| 名称 | 参数 |
| 技术参数 | |
| 外部尺寸 | L*W*H 900 x 1100 x 1700mm |
| 测量行程 | 500 x 400 x 200mm |
| 仪器重量 | 800kg |
| 仪器承重 | 30kg |
| 测量精确度（μm） | X、Y 2.5+L/200； Z轴测量精度 5.0+L/200 |
| 机台重复性 | 3μm |
| XYZ轴移动速度 | X Y≥200mm/s，Z≥100mm/s |
| 玻璃台尺寸 | 550*450mm （可选项） |
| 机台底座及立柱 | 00 级济南花岗石 |
| 光源 | 表面光：可程式4环8区LED冷光源，独立操控；(平角光源) 轮廓光：256级亮度可调； （LED球积垂直光源，优于LED灯珠光源） |
| 光学镜头 | 自动变倍镜筒（带激光指示器），1：6.5变倍比 光学放大倍率：0.7～4.5×； 影像放大倍率：44.96～258.63X； |
| 图像传感器CCD | 海康 高清130万像素彩色数字工业摄像机+1TV摄影目镜 |
| 光栅传感器 | 台湾进口0.001mm光栅尺 |
| 丝杠 | 台湾TBI高精密研磨级滚珠丝杠 |
| 导轨 | 台湾HIWIN高精密直线导轨 |
| 轴承 | 日本原装NSK品牌 |
| 运动控制系统 | 三轴全自动控制，全闭环控制器 |
| 驱动器 | “INOVANCE”伺服驱动器；定位精度0.002mm |
| 电机 | “INOVANCE”伺服驱电机 |
| 摇杆 | 三轴操纵摇杆 |
| 网络 | 千兆独立网卡(用于接入内部网络实施数据共享） |
| 量测软件 | InSpec软件具有自主知识产权的软件；终升免费升级 |
| 光学标定片 | 小玻璃片像素校正块 |
| 工控机 | 工控机Intel I5，8G，240G固态硬盘，2*PCI-e，21.5显示器；Win10 64位中文操作系统 |
| 软件功能描述 | |
| 测量对象 | LCD、FPC、PCB、线路板、菲林、螺丝、弹簧、钟表、手表、仪表、接插件（连接器、接 线 端子）、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲 压件、筛网、试验筛、水泥筛、网板（钢网、SMT模板）、打孔文件等 |
| 测量元素 | 长度、宽度、高度、点距、线距、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、 角度、R角、面积、轮廓度、平面度等 |
| 测量功能 | 自动测量功能：鼠标自动找直线、点选圆、框选圆区域自动圆、自动圆弧 |
| 自动CNC | 可以进行全自动测量多个物体的固定位置尺寸； 可导入DXF文件进行快速编程检测；测量数据可导出至Word、Excel、AutoCAD |
| 辅助对焦 | 帮助找到最清晰时候的Z位置（辅助调焦提高测量精度） |
| 图片输出 | 测量结果可以图片的格式输出（相当于数码相机功能） |
| 形位公差 | 圆度，直线度，平行度，垂直度，同心度 |
| 设置公差 | 可设置产品的实际尺寸超出范围，超出则以红色背景警示 |
| 轮廓跟踪 | 通过软件自动计算出工件的轮廓并显示出来 （清晰显示测量位置） |
| 标注功能 | 半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注 |
| 命令行 | 可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要 |
| 地图测量 | 可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的照片。还可打开以前所拍 的地图，直接进行绘图、标注、修改等操作（合成大图片） |
| SPC分析 | 可以计算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以绘 出X-R图，散点图，折线图，柱状图等 |
| 仪器优势描述 | |
| 软件使用权限设定，具有管理员设定参数权限设定，程序编辑权限设定 | |
| 运行程序时提示输入产品编号、型号、编号等信息后方可运行测量，（需输入信息名称可修改）或接扫码枪进行扫码测量 | |
| 软件具有测量异常错误提示及严重超差暂停功能，异常记录功能 | |
| 机台采用伺服电机，定位精度可达0.002mm | |
| 机台光栅尺分辨率0.001mm，精度可达2.5+L/200mm | |
| 机台配备双急停装置、电源配置空开断电箱、XYZ光栅防撞装置 | |
| 程序自动编程、程序倍率自动切换，优于普通手动变倍镜筒 | |
● AC-5040CNC 设备配置清单
| 分项名称 | 规格及主要技术参数 | 数量 | 实物图片 |
| 主机 | 全自动影像测量仪-设备主机 | 1 | |
| 光栅系统 | 三轴均采用台湾0.001mm光栅尺 | 3 | |
| 高清相机 | 高清130W像素数字相机SD.HK.SBK-130W | 1 | |
| 传动装置 | 伺服电机（高速高精度） | 3 | |
| 光学系统 | 0.7X-4.5X自动变倍镜筒带激光指灯SD.ZOOM.SBK-A | 1 | |
| 数据控制器 | 五轴控制功能+光源控制+探针系统SD.ACT420.SBK-CNC | 1 | |
| 四环八区LED光源 | LED四环八区程控光源SD.LED.SBK-A | 1 | |
| 传动装置 | 上银导轨+TBI高精密度丝杆 | 3 |
|
| 控制电脑 | 计算机PC系统：Intel I5处理器，内存8GB，240G硬盘，2*PCI-e，21.5显示器；Win10 64位中文操作系统 | 1 | |
| 说明书/合格证/安装盘 | SBK-CNC软件参考手册（U盘形式） | 1 | |
| 测量软件 | InSpec软件内已含模板功能 | 1 | |
| 操作杆 | 三轴工业操控摇杆 | 1 | |
| 光学校准板 | 50*50多图形标准校正玻璃 | 1 | |
