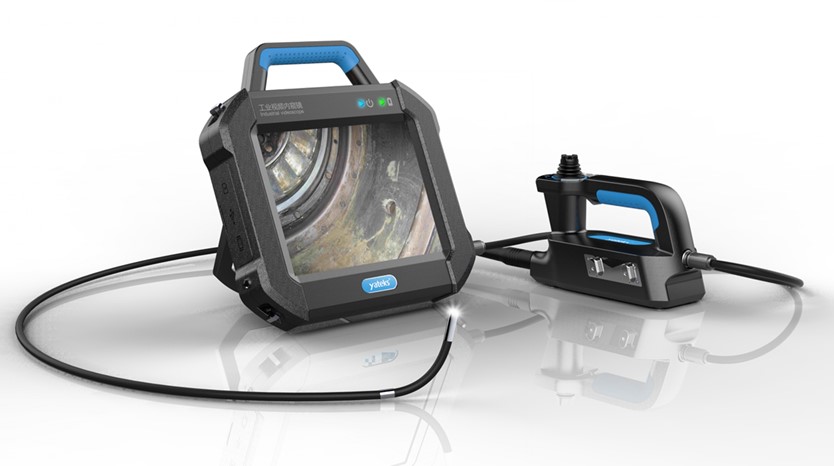

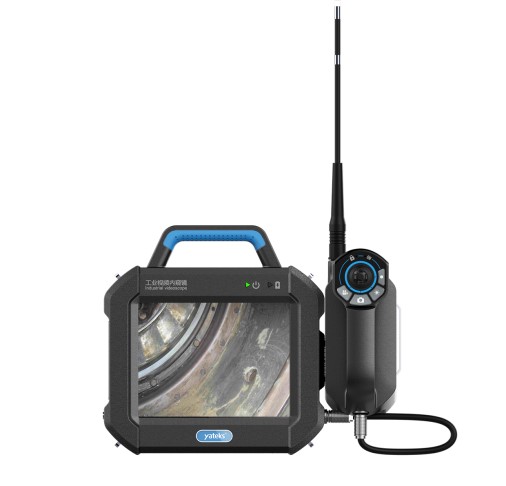

SIE系列视频内窥镜
| | | | |
● 产品简介
SIE系列视频内窥镜自2016年面向市场以来，以“百万像素”、“电动360°转向”、“8英寸触摸显示屏”等多项技术优势得到了国内外客户的广泛认可！ 目前，SIE系列产品已涵盖：2.8mm、3.9mm、6mm三种直径，多种景深；直视、侧视、双镜头、可更换镜头多种规格镜头，搭载全新升级的智能平台，自由切换不同的色彩模式，图像还原度更高、视野更清晰。
此外，多种规格插入管的手柄可自由更换，电动360°任意转向管线最长可达8m，从而进一步满足使用需求、降低使用成本。
● 技术优势
1、 智能图像处理系统，高达100万超清像素，再次刷新业内清晰高度
2、内置4种色彩模式，摄像头自动识别技术，给用户最佳观测效果
3、操作手柄随意更换，一台主机可搭配不同规格手柄
4、采用光纤导光，10级亮度调节，最高可达100000lux
5、全新高亮屏，即使强光环境，屏幕依然清晰
6、可更换镜头技术，直视、侧视；多种景深，随意更换
8、内置四种色彩模式
● 专利技术
| 发明专利号 | 专利名称 |
| ZL 201110024752.8 | 内窥镜弯曲控制结构 |
| ZL 201110070182.6 | 内窥镜转向控制机构及内窥镜 |
| ZL 201110069782.0 | 内窥镜微调装置 |
| ZL 201110092627.0 | 内窥镜系统及使用内窥镜系统的测量方法 |
| ZL 201310242888.5 | 内窥镜弯曲控制机构及内窥镜 |
| ZL 201310243007.1 | 内窥镜动力输入机构及内窥镜 |
| ZL 201510540062.6 | 内窥镜 |
● 产品应用：(下图为部分案例)
适用于各种狭小空间的目视检测工作，比如汽车发动机缸、管道、铸件、容器内部的异物、磨损检查等；可广泛应用于发动机、电力、石化、铁路、船舶、研究等领域！
● 技术参数
| 项目 | 参数名称 | 参数数据 |
| 系统 | 产品尺寸 | 246 mm × 321 mm × 123 mm |
| 产品净重 | 2.3kg | |
| 显示器 | 1024*768 ，8寸IPS工业高清触摸液晶屏 | |
| 主要功能 | 拍照、录像、亮度调节、锁定微调、菜单、图片放大缩小、画面定格、画面翻转、色彩设置 | |
| 操作杆控制 | 电动摇杆360°全方位镜头导向 | |
| 导向控制 | 可锁定微调、步进、快慢速调节、自动复位 | |
| 内存 | 32G 高速SD卡（最高可扩展至128G） | |
| 数据I/O端口 | SD卡接口、VGA视频信号接口、充电接口、mini USB接口 | |
| 电池 | 锂电池4节（可更换） | |
| 待机时间 | ≥4h | |
| 操作方式 | 主机与操作手柄可分离，一主机多配多手柄 | |
| 软件 | 操作系统 | 实时多任务操作系统、菜单驱动和按键操作 |
| 用户界面 | 触摸屏操作菜单 | |
| 文件管理 | 支持图片/视频播放、删除、格式化、命名 | |
| 图像控制 | 缩放、回放 | |
| 负片功能 | 动态负片、镜像 | |
| 数字缩放 | 连续 (5倍) | |
| 影像控制 | 画面定格、图像翻转、图像镜像 | |
| 图像特效 | 彩色、反色 | |
| 视频输出 | 手动选择NTSC/PAL | |
| 图片格式 | JPEG（记录日期和时间） | |
| 视频格式 | AVI（记录日期和时间） | |
| 语言 | 支持英语（En）、简体中文（简）、韩语（Kr）、德语（De）、俄语（RU）、日语（JP） | |
| 白平衡 | 自动/手动白平衡 | |
| 色彩设置 | 高色彩还原、近距、中距及远距色彩模式 | |
| 参考测量 | 网格参考，平面测量长、宽功能 | |
| 文本注释 | 具有文本添加注释功能，可以根据检测情况随时对内窥图片进行注释，方便后期报告生成 | |
| 软件升级 | 通过SD卡升级包升级 | |
镜头插入管参数 | 镜头外径 | 6.0±0.1 mm |
| 插入管长度 | 3.0±0.1米（8米内可定制） | |
| 插入管工艺 | 钨合金钢丝编织4层管（防爆等级） | |
| 镜头转向 | 360°电动任意向 | |
| 弯曲角度 | 150°±10° | |
| 有效像素 | 直视100万像素 | |
| 直视景深（可选） | 50mm ~ +∞ | |
| 视场角 | 100° | |
| 最高亮度 | ≥100000Lux | |
| 亮度调节 | 高低各5级亮度手动调节 | |
| 操作环境 | 主机工作温度 | 温度-10～50° |
| 探头工作温度 | 温度-20～70° | |
| 相对湿度 | 最高90%，无冷凝 | |
| 防水 | 主机IP54/视频探头IP67 |
● QIE620SG工业视频内窥镜标准配置
| 名称 | 数量 |
| SIE630SG内窥镜主机 | 1台 |
| 操作手柄 | 1个 |
| 弹簧信号线 | 1条 |
| Mini USB数据线 | 1条 |
| AC适配器 | 1个 |
| VGA线 | 1条 |
| 32 GB SD内存卡 | 1张 |
| 读卡器 | 1个 |
| 条形魔术贴 | 1条 |
| 仪器肩带 | 1条 |
| 光盘 | 1张 |
| 触摸笔 | 1支 |
| 无尘布 | 1张 |
| 电池 | 8节 |
| 说明书 | 1本 |
| 合格证 | 1张 |
| 保修卡 | 1张 |
● 效果图附件
