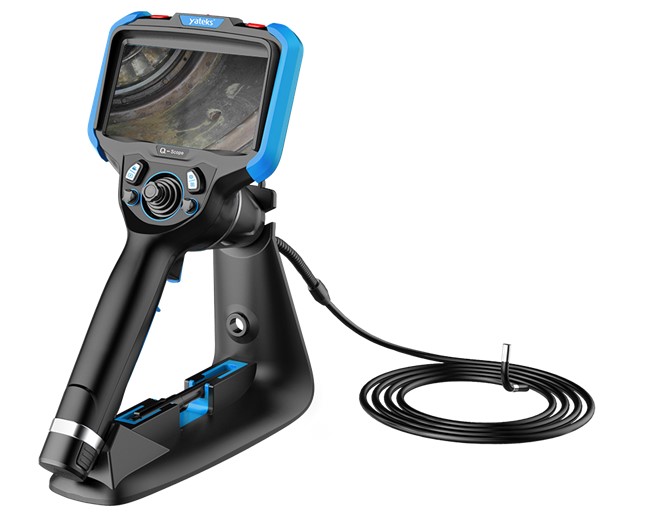

QIE系列工业视频内窥镜
| | | | |
● 产品简介
高清、便携、灵活、多样——QIE系列，采用最新数字高清图像处理技术，拥有两百万像素及5.5英寸OLED大屏，保证图像更清晰，即使在强烈的阳光下，细微缺陷也能尽收眼底。
此外，该款产品采用机械360°摇杆技术，插入管可更换结构，有直径2.2mm、2.8mm、3.9mm、6mm直视/紫光/双摄像头/可更换镜头等镜头，让您可以按需选择，一机多管，以最优的价格获得最佳的搭配组合，以适应多种工况环境。
● 技术优势
1、拥有百万高清像素，全新数字高清图像处理技术，图像超清；
2、200万分辨率5.5英寸OLED触控幕，视角更宽广、呈现更清晰、色彩还原更真实；即使在强烈的阳光下，细微缺陷也能尽收眼底。

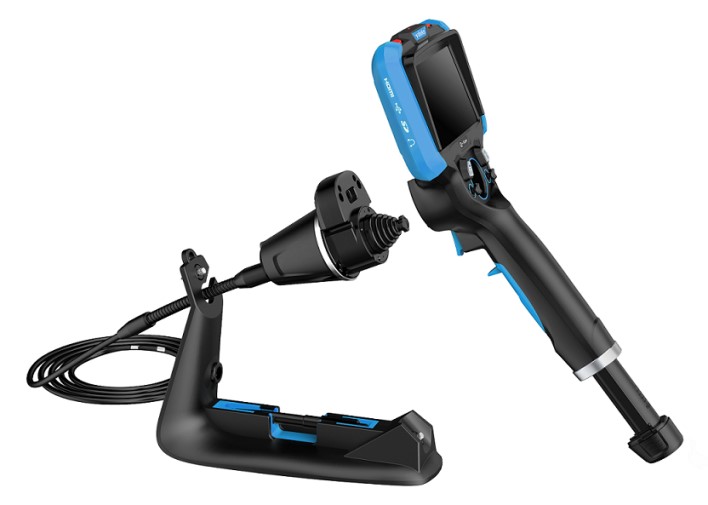

3、可更换插入管——不同的工作场景可以更换相应长度/管径/镜头规格的插入管，一机多用。
4、摄像头可更换——直视、侧视镜头（白光/紫外光/红外光）
5、支架结构——支架式结构设计，长期使用可以将主机放置于平面上；另外，可选磁性支撑底座，在特殊情况下，将主机吸附于被测物体外壳（金属材质）。
6、灵敏的转向功能——机械360°转向功能，单向最大220°弯曲；
7、独有的双光补光导航功能。
8、多屏显示功能
内窥镜、手机、TV同显，有线/无线，可多人共享。
● 技术参数
| 项目 | 参数名称 | 参数数据 |
| 系统 | 产品尺寸 | 267 mm × 208 mm × 94 mm |
| 产品净重 | 3.4 kg，含电池 | |
| 液晶屏 | SDHC卡，或大多数标准USB存储装置 | |
| 屏幕分辨率 | 300 MB | |
| 图像显示比例 | 双轴编码器线 （正交、向上、向下或时钟/方向） | |
| 操作摇杆控制 | 4个数字TTL输入，5 V | |
| 自动锁定 | 3个数字TTL输出，5V； 每个输出最大电流为15 mA。 | |
| 功能 | 有，通过对一个数字输入进行配置的方式实现 | |
| 内存 | 5 V，500 mA电源输出线（带短路保护） | |
| 数据I/O端口 | 5V，TTL步速输入 | |
| 电池 | 21.3 cm（8.4 in.）（对角线） | |
| 待机时间 | 800像素 x 600像素 | |
| 操作方式 | 600 cd/m² | |
| 主机外置光源 | 水平：–80° ～ 80° 垂直：–60° ～ 80° | |
| 控制方式 | 1千6百万 | |
| 软件 | 操作系统 | 实时多任务操作系统 |
| 用户界面 | 弹框驱动操作，菜单导航 | |
| 文件管理 | 支持图片/视频播放、删除、格式化、命名 | |
| 图像控制 | 旋转180°、镜像、编辑、涂鸦、图片重命名 | |
| 数字缩放 | 连续 (10倍) | |
| 影像控制 | 画面定格、图像翻转 | |
| 图像特效 | 彩色、反色 | |
| 视频输出 | 手动选择NTSC/PAL | |
| 图片格式 | JPEG（记录日期和时间）1920*1080 | |
| 视频格式 | AVI（记录日期和时间）1280*720 | |
| 语言 | 支持英语（En）、简体中文（简）、韩语（Kr）、德语（De）、俄语（RU）、日语（JP） | |
| 白平衡 | 自动/手动白平衡 | |
| 色彩设置 | 4种（远距、近距、色彩还原和自定义）模式，可自主调节增益、曝光、对比度、亮度、色调、饱和度、伽马值 | |
| 参考测量 | 网格参考，平面测量长、宽功能，像素点对比测量 | |
| 文本注释 | 可对图像、视频进行具有文本添加注释功能，重命名等 | |
| 软件升级 | 通过SD卡升级包升级 | |
镜头插入 管参数 | 镜头外径 | 6.0±0.1 mm |
| 镜头材质 | 钛合金 | |
| 图像传感器 | CMOS 1/4 | |
| 插入管长度 | 2.0±0.1米（8米内可定制） | |
| 插入管工艺 | 钨合金钢丝编织4层管 | |
| 镜头转向 | 360机械任意向 | |
| 弯曲角度 | 150°±10° | |
| 有效像素 | 100万像素 | |
| 视向 | 直视 | |
| 景深（可选） | 8mm~150mm | |
| 视场角 | 120° | |
| 照明方式 | ≥60000Lux，寿命≥3万小时 | |
| 亮度调节 | 高低各10级亮度手动调节 | |
| 温度报警 | 内置温度传感器，可高温报警（支持高温提醒，70℃黄色提醒，80℃红色提醒） | |
| 操作环境 | 主机工作温度 | -10～50°C |
| 探头工作温度 | -20～70°C | |
| 相对湿度 | 最高90%，无冷凝 | |
| 防护等级 | 主机IP65，防一般水溅 | |
| 视频探头IP67，可承受10.2米水压，防弱酸弱碱、汽油、柴油、液压油、常用润滑油等 |
● QIE620SG工业视频内窥镜标准配置
| 名称 | 数量 |
| 主机 | 1台 |
| 18650锂电池 | 4节 |
| 18650锂电池座充 | 1套 |
| USB Type C数据线 | 1条 |
| 双头Type C充电线 | 1条 |
| 电源适配器 | 1个 |
| Mini HDMI转HDMI线 | 1条 |
| 软胶绑带 | 1条 |
| 触控笔 | 1支 |
| 肩带 | 1条 |
| SD卡+卡盒 | 1张 |
| 读卡器 | 1个 |
| 无尘布 | 1张 |
| 说明书 | 1本 |
| 合格证 | 1张 |
| 保修卡 | 1张 |
